Een deskundige gids voor ontwerpingenieurs en inkoopspecialisten over het optimaliseren van op maat gegoten rubberen componenten, het navigeren door tolerantienormen en het stroomlijnen van de internationale productie.
Ontwerprichtlijnen voor rubberen spuitgegoten onderdelen
Het ontwerpen van elastomere componenten vereist een aparte technische mentaliteit in vergelijking met stijf thermoplastisch gieten. Omdat synthetisch rubber tijdens vulkanisatie aanzienlijke verknopingen ondergaat, dicteren stromingsdynamiek en volumetrische krimp nauwkeurige geometrische beperkingen. Een primaire fout bij op maat gemaakt rubbergietwerk is de inconsistente nominale wanddikte, waardoor niet-uniforme uithardingssnelheden, ernstige interne holtes en putsporen op het oppervlak ontstaan. Het handhaven van een aanbevolen wanddikte van 1,5 mm tot 5,0 mm (met absolute functionele minima rond 0,5 mm voor miniatuurmembranen) zorgt voor een evenwichtige stroming van het mengsel en een thermisch evenwicht door de hele spouw.
Hoekradii en trekhoeken zijn rechtstreeks van invloed op de levensduur van het gereedschap en de efficiëntie van het uitwerpen van onderdelen. Scherpe interne hoeken concentreren mechanische spanning en belemmeren de stroming van elastomeren; daarom moeten de interne afrondingsstralen minimaal 25% van de aangrenzende nominale wanddikte bedragen (minimaal 0,5 mm). Hoewel de inherente elasticiteit van rubber met een lage durometer het geforceerd verwijderen (strippen) van kleine ondersnijdingen mogelijk maakt, blijft het toepassen van een trekhoek van 1,0 tot 2,0 graden per zijde van cruciaal belang voor verbindingen met een hoge durometer (boven 70 Shore A) of gestructureerde oppervlakken om scheuren tijdens uitwerpen op hoge snelheid te voorkomen.
Voor afdichtingsprofielen vereisen op maat gemaakte pakkingdoorsneden een strikte naleving van de vervormingslimieten. Bij nominale klembelasting moeten elastomere afdichtingen 15% tot 30% compressie ondervinden. Een overmatig ontwerp van het afdichtingsvolume ten opzichte van de pakkingbusholte veroorzaakt hydraulische vergrendeling en voortijdige compressie-setfouten.
| Ontwerpparameter | Aanbevolen doel | RMA-klasse A2 (hoge precisie) | ISO 3302-1 Klasse M2 |
|---|---|---|---|
| Nominale wanddikte | 1,5 mm tot 5,0 mm | // 0,10 mm (voor afmetingen < 10 mm) | // 0,16 mm (voor afmetingen < 10 mm) |
| Interne filetradius | >= 25% van de wanddikte | // 0,15 mm (10 tot 25 mm) | // 0,20 mm (10 tot 25 mm) |
| Diepgangshoek | 1,0 tot 2,0 graden per zijde | // 0,20 mm (25 tot 50 mm) | // 0,32 mm (25 tot 50 mm) |
| Ondersnijdingsdiepte | < 5% zonder mechanische kern | // 0,25 mm (50 tot 80 mm) | // 0,40 mm (50 tot 80 mm) |
Tabel 1: Belangrijkste ontwerpparameters en vergelijking tussen RMA klasse A2 precisie- en ISO 3302-1 klasse M2-vormstandaarden.

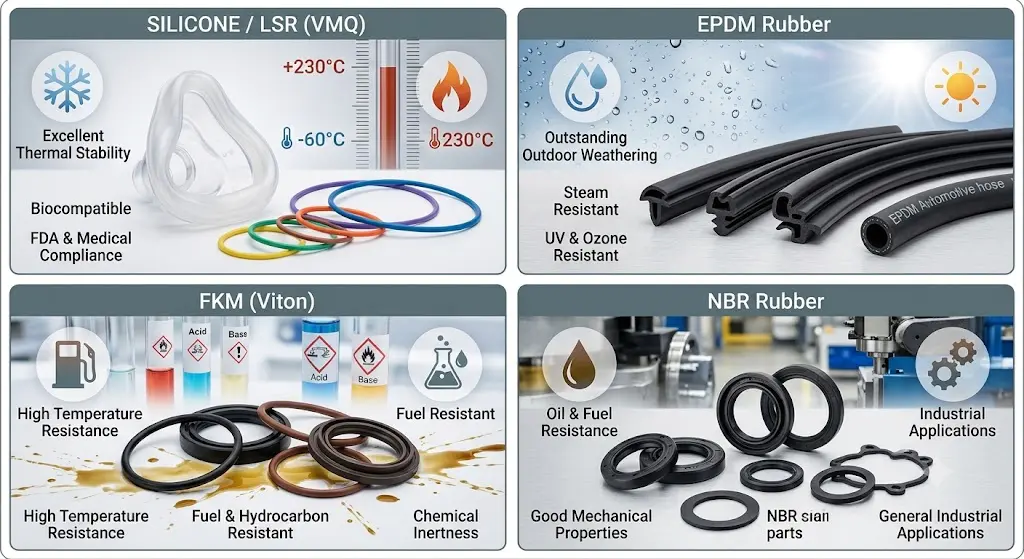

Materiaalkeuze: siliconen, EPDM en speciale elastomeren
Het selecteren van de optimale elastomeerverbinding vereist het afstemmen van chemische polymeerstructuren op de eisen van de werkomgeving. De verknopingsdichtheid die tijdens vulkanisatie wordt bereikt, heeft rechtstreeks invloed op de fysieke eigenschappen, waaronder treksterkte, durometerhardheid (Shore A) en weerstand tegen compressie. De compressieset vertegenwoordigt de permanente vervorming die overblijft nadat een compressiekracht is opgeheven. Het percentage compressiezetting wordt wiskundig uitgedrukt als C = [(t0 - t1) / (t0 - tn)] * 100, waarbij t0 de oorspronkelijke dikte van het monster is, t1 de uiteindelijke dikte van het monster na herstel, en tn de hoogte van de afstandsstaaf is.
Siliconenrubber (VMQ / Liquid Silicone Rubber - LSR) beschikt over een anorganische silicium-zuurstof-ruggengraat die thermische stabiliteit vertoont van -60 graden C tot 230 graden C. LSR biedt extreme biocompatibiliteit en een lage compressieset, waardoor het de eerste keuze is voor medische toepassingen en toepassingen die in contact komen met voedsel. Ethyleen-propyleen-dieenmonomeer (EPDM) maakt gebruik van een niet-polaire koolwaterstofruggengraat en biedt uitstekende weerstand tegen ozon, polaire oplosmiddelen, stoom en verwering buitenshuis tegen aanzienlijk lagere grondstofkosten dan siliconen. Fluorkoolstofelastomeren (FKM/Viton) maken gebruik van koolstof-fluorbindingen om superieure vloeistofweerstand te bieden tegen agressieve aromatische koolwaterstoffen, synthetische brandstoffen en geconcentreerde chemicaliën tot 250 graden C.
| Elastomeerpolymeertype | Hardheidsbereik | Bedrijfstemperatuur (graden C) | Treksterkte | Belangrijke naleving van regelgeving |
|---|---|---|---|---|
| Siliconen (VMQ / LSR) | 10 tot 80 Kust A | -60 tot 230 | 5 tot 11 MPa | FDA 21 CFR 177.2600, USP-klasse VI |
| EPDM-rubber | 40 tot 90 Kust A | -45 tot 150 | 8 tot 20 MPa | NSF 61 (drinkwater), recyclebare TPV-opties |
| Fluorelastomeer (FKM) | 50 tot 90 Kust A | -20 tot 250 | 10 tot 18 MPa | UL94 V-0 vlamclassificatie, Automotive OEM-specificaties |
| Nitril (NBR) | 30 tot 90 Kust A | -30 tot 120 | 7 tot 18 MPa | Commerciële normen voor blootstelling aan brandstof/olie |
Nalevingsmandaten op de Noord-Amerikaanse markten dicteren de strengheid van de samenstellingen. Producten die bedoeld zijn voor herhaald contact met voedsel moeten ingrediënten gebruiken die vermeld staan onder FDA 21 CFR 177.2600. Componenten voor de gezondheidszorg vereisen biologische reactiviteitstesten van USP klasse VI, waarbij de niet-toxiciteit wordt geverifieerd onder systemische en intracutane evaluaties. Onderdelen voor drinkwaterdistributie vereisen NSF 61-certificering om te garanderen dat er geen giftige stoffen vrijkomen bij blootstelling aan omgevingstemperatuur en verhoogde blootstelling aan heet water.
Het spuitgietproces, de gereedschappen en de kwaliteitsborging
Rubberspuitgieten verschilt fundamenteel van thermoplastische verwerking wat betreft thermisch beheer van vaten. Rubberverbindingen worden geplastificeerd in een vat met temperatuurregeling bij 70 tot 90 graden C om de viscositeit van de vloeistof te behouden zonder voortijdige verknoping (schroeien) te veroorzaken. Hoge injectiedruk (1000 tot 2000 bar) dwingt het homogene voorverwarmde rubber in een verwarmde vormholte (160 tot 200 graden C). De thermische energie in de holte initieert een snelle vulkanisatie, waardoor het vloeibare polymeer wordt getransformeerd in een elastische vaste matrix voordat het onderdeel wordt uitgeworpen.
Vergelijking van procesarchitectuur: injectie versus compressie versus overdracht
- Spuitgieten: Volledig geautomatiseerd vullen met gesloten holtes. Snelle cyclustijden (30 tot 120 seconden). Ideaal voor complexe geometrieën met grote volumes waarvoor RMA-klasse A2-toleranties vereist zijn. Hoge initiële investering in gereedschap.
- Overdrachtgieten: Halfautomatisch, gemiddelde precisie. Zuigerkrachten worden vooraf gemeten vanuit een pot in gesloten vormholten uitgevoerd. Lagere gereedschapskosten dan injectie; geschikt voor kleine tot middelgrote volumes en overmolding met metalen inzetstukken.
- Compressiegieten: Handmatig laden van preforms in open holte. Langere cyclustijden (3 tot 10 minuten). Lage gereedschapsinvestering; het meest geschikt voor pakkingen van groot formaat, kleine oplages en verbindingen met ultrahoge durometer.
Kwaliteitscontroleprotocollen maken gebruik van het gestandaardiseerde ASTM D2000 callout-systeem. Een typische materiaalaanduiding zoals ASTM D2000 M2BG714 B14 EA14 definieert de polymeerfamilie (BG = NBR), durometerhardheid (70 /- 5 Shore A), minimale treksterkte (14 MPa) en achtervoegsels voor specifieke testvereisten voor compressieset (B14) en vloeistofweerstand (EA14).
| Vormdefect | Analyse van de hoofdoorzaak | Preventieve ontwerp-/procesoplossing |
|---|---|---|
| Overmatige flits | Onvoldoende klemkracht; versleten scheidingslijnen; overmatige injectiedruk | Verhoog het klemtonnage; herontwerp scheidingslijnen; pas cryogene ontbramingsnabewerking toe |
| Korte opname (ondervulling) | Voortijdige genezing (schroei); ingesloten lucht; onvoldoende schotvolume | Voorzien van micro-ventilatieopeningen (0,02 mm diep); lagere vattemperatuur; optimaliseer de maat van de loper |
| Porositeit/Blaarvorming | Opgesloten vluchtige stoffen of vocht in de verbinding; onvolledige vulkanisatie | Implementeren van vacuümondersteunde vormsystemen; verleng de uithardingsverblijftijd; grondstoffen voordrogen |
| Vloeimarkeringen / gebreide lijnen | Lage smelttemperatuur; slechte samenvoeging van stroomfronten over kernen | Verhoog de injectiesnelheid; verhoog de oppervlaktetemperatuur van de mal; poortposities verplaatsen |
Kostendrijvers, prototyping en partnerselectie
De eenheidseconomie bij het op maat gemaakte rubbergieten is afhankelijk van de afgeschreven gereedschapskosten, de massa van de grondstoffen, de cyclustijd en de vereisten voor nabewerking. Het wiskundige kostenmodel per onderdeel wordt weergegeven als eenheidskosten = (gereedschapskosten / totaal productievolume) materiaalkosten [(machine-uurtarief * cyclustijd) / aantal caviteiten] nabewerkingskosten.
De gereedschapskosten variëren op basis van het aantal holtes, de staalsoort (bijv. P20 vs. gehard NAK80/H13) en het ontwerp van het runnersysteem. Een prototypematrijs met één holte kost doorgaans tussen de $ 2.500 en $ 6.000, met een doorlooptijd van 2 tot 3 weken. De productie van gereedschap van gehard staal met meerdere holtes (8 tot 32 holtes) varieert van $ 12.000 tot $ 45.000, waarbij 4 tot 6 weken nodig zijn voor fabricage, T1-bemonstering en verificatie van CMM-afmetingen.
Voor de productie van kleine volumes (500 tot 5.000 eenheden) bieden aluminium zacht gereedschap of 3D-geprinte matrijsinzetstukken (met behulp van fotopolymeerharsen op hoge temperatuur) een kosteneffectieve overbruggingsoplossing. Terwijl snelle prototyping de validatie versnelt, moeten ingenieurs rekening houden met kleine verschillen in materiaaleigenschappen tussen prototype-additieve harsen en uiteindelijke spuitgegoten productieverbindingen.
Beoordelingskader voor productiepartners
Bij het beoordelen van internationale versus nearshore productiepartners moeten inkoopteams leveranciers controleren op de belangrijkste kwaliteits- en technische mijlpalen:
- Kwaliteitssysteemcertificeringen: ISO 9001 (algemene kwaliteit), IATF 16949 (automobiel) of ISO 13485 (medische hulpmiddelen).
- Interne DFM en simulatie: Geavanceerde mogelijkheden voor schimmelstroomanalyse om luchtbellen, vulbalans en volumetrische krimp te voorspellen voorafgaand aan het snijden van staal.
- Geavanceerde expertise op het gebied van overmolding: Aantoonbare ervaring met multi-shot of insert overmolding (het rechtstreeks hechten van rubber aan metalen of plastic substraten met behulp van chemische primers).
- Eigendom en garantie van gereedschap: De volledige eigendomsrechten worden na betaling overgedragen aan de koper, gecombineerd met een levenslange gereedschapsonderhoudsgarantie gedurende de actieve productielevensduur.
Versnel uw aangepaste rubbergietproject
Upload vandaag nog uw CAD-bestanden en ontvang een uitgebreide Design for Manufacturability (DFM)-beoordeling, inclusief analyse van de tolerantiestapeling, aanbevelingen voor verbindingen en een onmiddellijke productieofferte.
Vraag DFM-beoordeling en offerte aanVeelgestelde vragen
Wat zijn de belangrijkste ontwerpregels voor op maat gemaakte rubberen spuitgietonderdelen?
Handhaaf een uniforme wanddikte tussen 1,5 mm en 5,0 mm, specificeer interne afrondingsradii gelijk aan ten minste 25% van de wanddikte, pas 1,0 tot 2,0 graden diepgangshoeken per zijde toe en ontwerp onderdelen om uit te lijnen met de standaard RMA-klasse A2-precisietoleranties.
Hoe kies ik tussen siliconen en EPDM voor mijn rubbergietproject?
Selecteer Silicone (VMQ/LSR) voor extreme temperaturen (-60 tot 230 graden C), biologische compatibiliteit, FDA/USP-conformiteit of lage compressievereisten. Kies EPDM voor kosteneffectieve buitentoepassingen die een hoge weerstand tegen ozon, weer, stoom en polaire vloeistoffen vereisen.
Wat zijn de typische kosten per onderdeel voor het spuitgieten van rubber en welke factoren zijn hierop van invloed?
De eenheidskosten zijn afhankelijk van de materiaalkeuze, het onderdeelvolume, de uithardingstijd, het aantal caviteiten en de ontbraammethode. Gereedschap met hoge cavitatie vermindert de arbeids- en machinetijdkosten per onderdeel dramatisch bij grote productievolumes.
Hoe lang duurt het om spuitgietgereedschap voor rubberen onderdelen te bouwen?
Prototype- of softtooling vereist doorgaans 2 tot 3 weken. De productie van stalen mallen met meerdere holtes vergt doorgaans 4 tot 6 weken, inclusief gereedschapsontwerp, CNC-bewerking, EDM-verwerking en initiële T1-monstervalidatie.
Wat zijn veel voorkomende gebreken bij het spuitgieten van rubber en hoe kan ik deze voorkomen?
Veelvoorkomende defecten zijn onder meer flits (verzacht door nauwkeurige scheidingslijnen en cryogeen ontharen), korte shots (voorkomen door vacuümontluchting en schroeibeheersing) en interne porositeit (gecontroleerd via vacuümgeassisteerd gieten en geoptimaliseerde uithardingscycli).
Welke FDA- of medische vereisten zijn van toepassing op rubberen onderdelen in de VS?
Onderdelen die met voedsel in aanraking komen, moeten voldoen aan FDA 21 CFR 177.2600. Componenten van medische kwaliteit vereisen biologische evaluatietests van USP Klasse VI, terwijl componenten voor drinkwater NSF 61-certificering vereisen.
Hoe verhoudt spuitgieten zich tot compressie- of transfergieten voor rubberen componenten?
Spuitgieten levert superieure maatprecisie, geautomatiseerde consistentie en snelle cyclustijden voor grote volumes. Transfermolding is kosteneffectief voor middelgrote volumes en wisselplaatverlijming, terwijl compressiegieten de laagste initiële gereedschapskosten biedt voor onderdelen met een laag volume of groot formaat.
