Het omspuiten van zacht aanvoelende elastomeren zoals thermoplastische elastomeren (TPE) of thermoplastische polyurethanen (TPU) over hard plastic, metaal of printplaten (PCB's) verbetert de ergonomische grip, dempt trillingen en zorgt voor een vloeistofdichte bescherming tegen binnendringing. Productfouten, zoals delaminatie van de renen, verzinkingssporen, langdurige koelcycli of overmatig kromtrekken van onderdelen, zijn echter vaak terug te voeren op een onjuist ontwerp van de wanddikte.
Algemene ontwerprichtlijnen suggereren vaak het handhaven van een uniforme wanddikte van 2,0 mm. In de praktijk is de optimale huiddikte sterk afhankelijk van specifieke substraatmaterialen, structurele versterkingsbehoeften, stroomlengteverhoudingen en hechtingsvereisten. Deze technische gids schetst nauwkeurige diktematrices, procesoverwegingen, structurele DFM-regels en validatieprotocollen voor overmolding-toepassingen.
1. Aanbevolen overmoldingsdikte (huiddikte) per materiaal en substraat

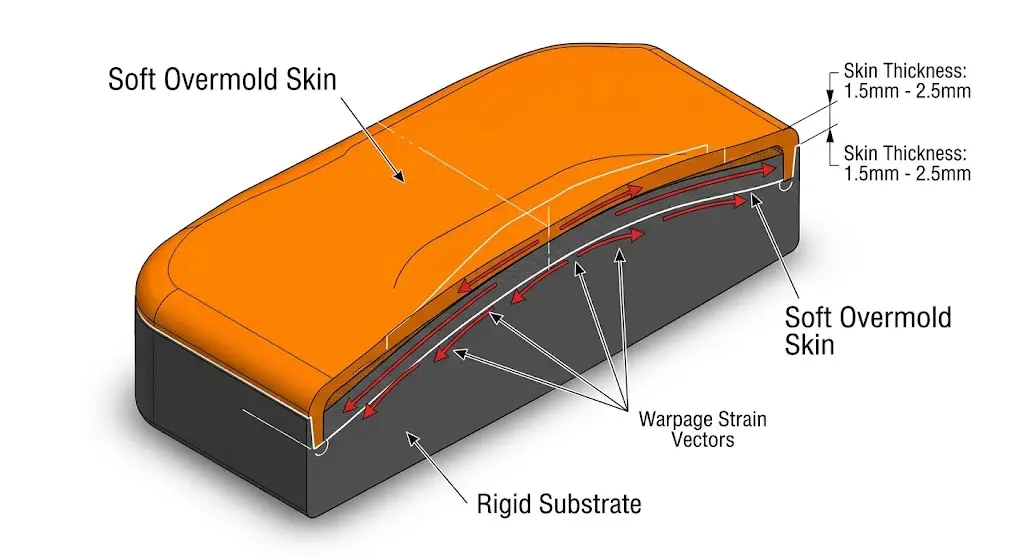

Het bepalen van de dikte van de overmolding vereist een balans tussen functionele tactiele feedback en thermische spanning, volumetrische krimp en cyclustijdboetes. Elastomeren bezitten hogere lineaire thermische uitzettingscoëfficiënten (CLTE) dan stijve substraten; buitensporig dikke overmoldinghuiden oefenen een hoge contractiele spanning uit tijdens het afkoelen, wat leidt tot kromtrekken van het substraat of afschuiven van de lijm.
De onderstaande matrix geeft nauwkeurige diktegrenzen weer voor kernproductiesubstraten:
| Substraatmateriaal | Minimale huiddikte | Aanbevolen nominale dikte | Maximale versterkte dikte | Primaire toepassingen en opmerkingen |
|---|---|---|---|---|
| Technische kunststoffen (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Consumentenelektronica, handgrepen voor elektrisch gereedschap. Uitstekend potentieel voor chemische binding via moleculaire diffusie aan het oppervlak. |
| Polyamiden voor hoge temperaturen (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Motorbehuizingen voor auto's, industriële sensoren. Vereist verhoogde gereedschapstemperaturen om volledige chemische hechting te bereiken. |
| Semi-kristallijne kunststoffen (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Lage oppervlakte-energie maakt chemische binding moeilijk; is sterk afhankelijk van mechanische in elkaar grijpende eigenschappen. |
| Metalen (Gegoten aluminium, zink, staal) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Chirurgische instrumenten, handgrepen voor zware apparatuur. Hoge thermische geleidbaarheid zorgt ervoor dat het snel smelt; vereist voorverwarmen. |
| Ingekapselde PCB's en elektronica | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Lagedrukgieten of delicate overmolding. De dikte moet kwetsbare componenten beschermen tegen klemdrukken. |
Ontwerpopmerking: Soft-touch handgrepen vereisen doorgaans een nominale dikte van 1,5 tot 2,5 mm om voldoende tactiele demping te bereiken. Diktes onder de 1,0 mm voelen stijf aan, terwijl secties groter dan 3,5 mm de koeltijden drastisch verlengen en interne holtes introduceren.
2. Minimale injecteerbare huiddikte en dunwandige technieken
Het bereiken van betrouwbare dunwandige overmolding (minder dan 1,0 mm) zonder flits, korte schoten of aarzelingen op het oppervlak hangt af van het beheersen van de stroomlengteverhoudingen (L/T) en de smeltviscositeit.
Wanneer de verhouding tussen de stroomlengte en de wanddikte (L/T) groter is dan 100:1, bevriezen standaard TPE-formuleringen voortijdig. High-flow TPE/TPU-formuleringen met een hoge Melt Flow Index (MFI > 25 g/10 min bij 190°C/2,16kg) maken minimale wanddiktes mogelijk tot 0,50 mm - 0,75 mm over korte stromingswegen (< 50 mm).
Belangrijke proces- en gereedschapsrichtlijnen voor dunwandige overmolding:
- Verhoogde gereedschapstemperaturen: Verhoog de temperatuur van de substraatvormholte met 15°C tot 25°C om vroegtijdig bevriezen tijdens de injectiefase te voorkomen.
- Sequentiële kleppoorten of Hot Runners: Laat hete tippoorten rechtstreeks op dikkere delen van de overmoldzone vallen om drukval te minimaliseren.
- Hoge injectiesnelheden: Vul dunne holtes snel voordat de huidlaag verhardt, met behulp van nauwkeurige meertrapspakkingsprofielen om flitsen te voorkomen.
- Ontluchtingsdieptecontrole: Nauwkeurige micro-ventilatie (0,010 mm tot 0,015 mm diepte) is van cruciaal belang in de buurt van dunne randen om opgesloten luchtverbranding te voorkomen zonder harsflits te veroorzaken.
3. Ontwerpregels voor uniforme muren, ribben, bazen en overgangen
Een niet-uniforme dikte van de overmal veroorzaakt differentiële krimp, waardoor plaatselijke spanningsconcentraties en het optillen van de randen ontstaan. Het vasthouden aan strikte geometrische proporties handhaaft de structurele integriteit en naadloze overgangen van huid naar substraat.
Geometrische DFM-verhoudingen:
- Huid-tot-kern muurverhouding: De dikte van de overmold moet idealiter overeenkomen met 60% tot 80% van de dikte van de onderliggende substraatwand om thermische vervorming van het substraat tijdens het inbrengen van de shot te voorkomen.
- Interne ribdikte: Ribben ingebed onder of in de huid van de overmatrijs mogen niet groter zijn dan 50% van de nominale wanddikte van de hoofdovermatrijs. (bijv. Substraatribdikte = 0,50 * Overmolding-huiddikte).
- Interne stralen (R): Vermijd scherpe binnenhoeken. Zorg voor een minimale straal van R = 0,5 mm of 0,5 tot 0,75 keer de wanddikte op alle snijpunten om spanningsconcentratiefactoren te minimaliseren.
- Afsluitstap en in elkaar grijpende groeven: Beëindig een overmoldhuid nooit op een vlak oppervlak. Ontwerp een afsluitstap aan de omtrek met een diepte gelijk aan de volledige huiddikte, gecombineerd met een mechanische in elkaar grijpende groef van 0,5 mm x 0,5 mm om afpellen langs blootliggende randen te voorkomen.
4. Voorbereiding van het substraat, primers en testen van de hechtsterkte
Een duurzaam overgegoten onderdeel vereist een hoge hechtsterkte aan het grensvlak. Adhesiemechanismen vallen in twee hoofdcategorieën: Chemische diffusiebinding and Mechanische vergrendeling .
Methoden voor voorbehandeling van oppervlakken:
- Atmosferische plasma-/vlambehandeling: Verhoogt de oppervlakte-energie van niet-polaire polymeren (bijv. polypropyleen) tot boven 44 dynes/cm om de bevochtiging te maximaliseren.
- Chemische primers/silaankoppelingsmiddelen: Toegepast op metaallegeringen of keramische substraten voorafgaand aan het vormen om covalente bindingen te vormen met binnenkomende elastomere harsen.
- Schurende media stralen: Creëert microruwheid op metalen (Ra 2,5 - 6,3 µm), waardoor de mechanische sleuteling aanzienlijk wordt verbeterd.
Standaard hechtingsvalidatietests:
De integriteit van de binding wordt geëvalueerd met behulp van gestandaardiseerde testprotocollen:
- Afpeltest bij 90 graden (ASTM D903 / ISO 813): Kwantificeert de kracht die nodig is om de overmoldstrip van het substraat af te pellen. Aanvaardbare industriële waarden variëren van 3,5 tot 8,0 N/mm, afhankelijk van de durometer.
- Lap-afschuiftesten (ASTM D1002): Evalueert de schuifsterkte onder trekbelasting.
Doel van de faalmodus: Kwaliteitscontroleprotocollen vereisen Samenhangend falen (waarbij het elastomeermateriaal intern scheurt) in plaats van Lijmfout (waar de huid netjes loslaat op het grensvlak).
5. Gereedschappen, ontluchting, Moldflow-simulatie en kostenafwegingen
De dikte van de huid heeft een directe invloed op de kosten van de productie-eenheid, de cyclustijd en de afvalpercentages. Omdat de koeltijd van plastic exponentieel toeneemt met de wanddikte (de koeltijd is evenredig met de wanddikte in het kwadraat), brengt het toevoegen van dikte een aanzienlijke cyclustijdstraf met zich mee.
Krimptoeslagen en CAE-simulatie:
Overmold-materialen vertonen volumetrische krimp variërend van 1,2% tot 2,5%, aanzienlijk hoger dan stijve thermoplastische materialen (0,4% - 0,7%). Gereedschapsontwerpers moeten de differentiële krimp berekenen in Moldflow (CAE)-analysesoftware om de nauwkeurigheid van de netvorm te garanderen.
Belangrijkste CAE-analyseresultaten om te evalueren:
- Volumetrische krimp bij bevriezing: Zorgt voor een uniforme pakking over dikteovergangen.
- Volumetrische doorbuiging / kromtrekken: Identificeert of asymmetrische koeling aan één zijde van een metaal- of PCB-substraat buigkrachten veroorzaakt.
- Grensvlakschuifspanning: Evalueert of injectiestroomdrukken delicate substraatkenmerken of vooraf geplaatste inzetstukken zullen verplaatsen of beschadigen.
Ontvang uw Overmolding DFM-beoordeling en offerte
Het optimaliseren van de dikte van de overmold vereist een evenwicht tussen wanduniformiteit, gereedschapsontwerp, materiaalcompatibiliteit en tactiele vereisten. Ons engineeringteam biedt uitgebreide DFM-evaluaties (Design for Manufacturability), Moldflow thermische/warpage-simulaties en rapid prototyping-services.
- Doorlooptijd: DFM-feedback binnen 24 uur; prototypetooling in 5 tot 7 werkdagen.
- Nalevingsnormen: ISO 13485, USP klasse VI elastomeren van medische kwaliteit, materiaalopties die voldoen aan RoHS/REACH.
Dien uw 3D CAD-bestanden (STEP/IGES) samen met substraatspecificaties in en ontvang een gedetailleerde beoordeling van de dikte en maakbaarheid van onze spuitgietspecialisten.
Veelgestelde vragen (FAQ)
1. Welke overmolddiktes worden aanbevolen voor gangbare substraten zoals ABS, PC, aluminium en PCB's?
De aanbevolen nominale diktes zijn 1,5 tot 2,5 mm voor technische kunststoffen zoals ABS en PC, 2,0 tot 3,0 mm voor metalen zoals aluminium en 1,5 tot 2,0 mm voor ingekapselde PCB's om een goede bescherming te garanderen zonder overmatige thermische spanning uit te oefenen op gevoelige elektronica.
2. Wat is de minimale praktische overmolddikte die haalbaar is met TPE, en welke procesveranderingen maken dit mogelijk?
De minimale praktische dikte is 0,50 tot 0,75 mm bij gebruik van high-flow TPE/TPU-formuleringen. Om dit te bereiken zijn hogere temperaturen in de vormholte, hoge injectiesnelheden, sequentiële klepafsluiting en nauwkeurige micro-ontluchting nodig om voortijdig bevriezen te voorkomen.
3. Hoe ontwerp ik een uniforme wanddikte en voorkom ik zinksporen of delaminatie?
Houd de dikte van de overmal tussen 60% en 80% van de onderliggende substraatwand, ontwerp interne ribben op niet meer dan 50% van de hoofdwand van de overmal, voorzie royale overgangsradii (minimaal 0,5 mm) en integreer afsluittrappen aan de omtrek met mechanische vergrendelingsgroeven.
4. Hoe moet ik een substraat voorbereiden om de hechtsterkte bij overmolding te maximaliseren?
Substraten kunnen worden voorbereid met behulp van atmosferische plasma- of vlambehandeling om de oppervlakte-energie te verhogen, het aanbrengen van silaankoppelingsprimers voor metalen, of mediastralen om mechanische oppervlakteruwheid te creëren. Streef naar cohesief falen tijdens ASTM D903-peltesten.
5. Welke invloed heeft de dikte van de overmold op de koeltijd en de totale onderdeelkosten?
De koeltijd neemt exponentieel toe met het kwadraat van de wanddikte. Het verhogen van de huiddikte van 1,5 mm naar 3,0 mm kan de vereiste koelcyclustijd meer dan verdubbelen, waardoor de productiekosten per eenheid aanzienlijk stijgen.
6. Waardoor wordt het loslaten van de bovenvorm langs scherpe randen veroorzaakt, en hoe voorkomt de geometrie dit?
Afbladderen treedt op wanneer schuifkrachten inwerken op blootliggende vlakke randen met een zwakke mechanische verankering. Het ontwerpen van een gedefinieerde afsluitstap langs de scheidingslijn in combinatie met een ondersnijding of mechanische retentiegroef verankert de rand en voorkomt loslaten onder mechanische slijtage.
