Aluminium vormen versus stalen vormen: een complete gids

Invoering

Bij de productie is de juiste schimmel cruciaal voor het creëren van hoogwaardige onderdelen. Het materiaal dat u voor die mal kiest,, heeft rechtstreeks invloed op alles, van kosten en productiesnelheid tot de kwaliteit van het eindproduct. Hoewel veel materialen beschikbaar zijn, vallen er twee als de meest voorkomende en veelzijdige: aluminium En staal .

Dit artikel duikt in de wereld van aluminium en stalen mallen en onderzoekt hun unieke eigenschappen, voor- en nadelen. We zullen ze vergelijken met belangrijke factoren zoals kosten, duurzaamheid en prestaties om u te helpen begrijpen welk materiaal het beste past bij uw specifieke project.

Wat zijn aluminium schimmels?

Aluminium schimmels zijn een populaire keuze voor hun unieke balans tussen snelheid en efficiëntie. Deze vormen zijn meestal gemaakt van aluminiumlegeringen van hoge sterkte, zoals 7075 En 6061 , die bekend staan ​​om hun uitstekende bewerkbaarheid en hoge thermische geleidbaarheid.

In tegenstelling tot staal kan aluminium warmte zeer snel afwijken. Dit maakt het ideaal voor toepassingen waar snelle koeling essentieel is, zoals prototyping of productie van laagvolume. Vanwege hun snelle cyclustijden en lagere bewerkingskosten zijn aluminiumvormen vaak de go-to-oplossing voor projecten die niet de extreme duurzaamheid van staal vereisen.

Wat zijn stalen mallen?

Stalen mallen zijn de industriestandaard voor hoog-volume en veeleisende productie. Ze zijn gemaakt van verschillende kwaliteiten gereedschapstaal, met veel voorkomende soorten, waaronder P20 , H13 , En 420 roestvrij staal . Deze materialen worden gewaardeerd vanwege hun uitzonderlijke hardheid, slijtvastheid en het vermogen om precieze dimensies te houden.

Stalen vormen zijn gebouwd om lang mee te gaan. Ze kunnen de ontberingen van miljoenen cycli weerstaan, waardoor ze de meest betrouwbare keuze voor massaproductie zijn. Hoewel ze langer duren naar machine en koel in vergelijking met aluminium, maken hun duurzaamheid en weerstand op lange termijn tegen slijtage ze essentieel voor het produceren van onderdelen met schurende kunststoffen of voor bewerkingen die gedurende vele jaren continu lopen.

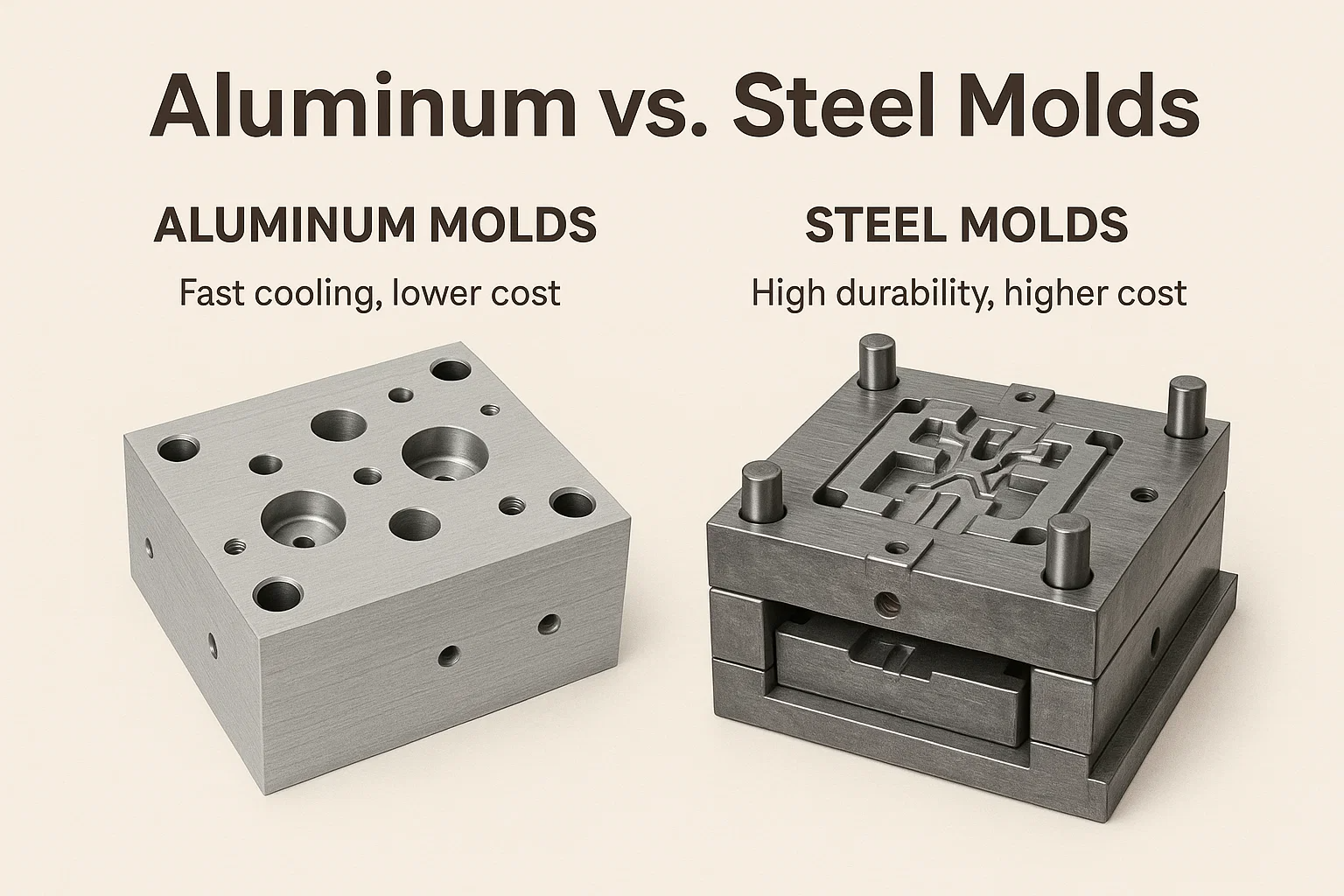

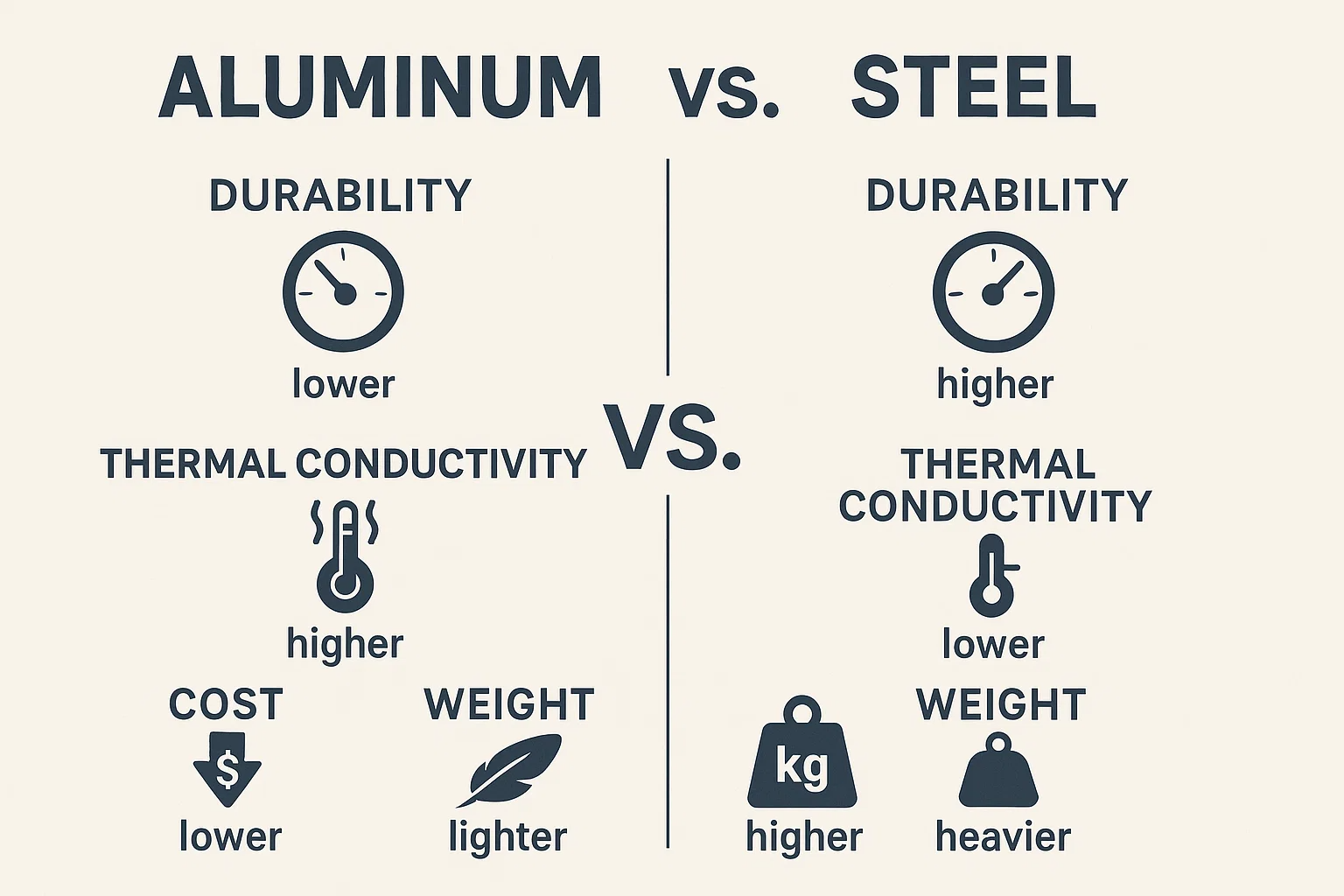

Belangrijke verschillen tussen aluminium en stalen vormen

Bij het kiezen tussen aluminium en staal komt de beslissing neer op enkele kritieke verschillen die de productie beïnvloeden.

Duurzaamheid en levensduur

Stalen mallen zijn de onbetwiste kampioenen van duurzaamheid. Gebouwd om miljoenen cycli te doorstaan, ze weerstaan ​​slijtage, slijtage en corrosie, waardoor ze perfect zijn voor productie met een groot volume. Aluminium schimmels , hoewel sterk, zijn zachter. Ze verslijten sneller en zijn het meest geschikt voor kortere productieruns, meestal minder dan 100.000 delen, tenzij ze worden behandeld met speciale coatings om hun leven te verlengen.

Thermische geleidbaarheid

Dit is waar aluminium schimmels echt schijnen. Aluminium transfers verwarmen tot vijf keer sneller dan staal. Deze hoge thermische geleidbaarheid betekent dat de mal aanzienlijk sneller afkoelt, wat de cyclustijden drastisch vermindert en de productiesnelheid verhoogt. Stalen mallen , behouden daarentegen langer, wat leidt tot langzamere koeling en een langere algehele cyclustijd.

Kostenanalyse

Het kostenverschil is aanzienlijk. De Aanvankelijk materiaal voor aluminium is goedkoper en de uitstekende machinaliteit betekent dat het minder tijd en energie vereist om te produceren in een afgewerkte mal. Dit maakt aluminium een ​​zeer kosteneffectieve keuze voor prototypes en projecten met een laag volume. Staal , is echter duurder om te kopen en veel moeilijker te machinaal, wat leidt tot hogere kosten vooraf. Hoewel de initiële investering hoger is, zijn de operationele kosten op lange termijn per deel lager voor de productie van een hoge volume vanwege de ongelooflijke levensduur.

Gewicht

Aluminium is veel lichter dan staal - roughly een derde van het gewicht. Dit maakt aluminium schimmels eenvoudiger en veiliger om te hanteren, transporteren en in te stellen. Het verminderde gewicht legt ook minder spanning op de vormmachine, wat mogelijk het gebruik van kleinere persen mogelijk maakt. Stalen mallen zijn zwaar en omslachtig en vereisen vaak gespecialiseerde apparatuur voor hantering en installatie.

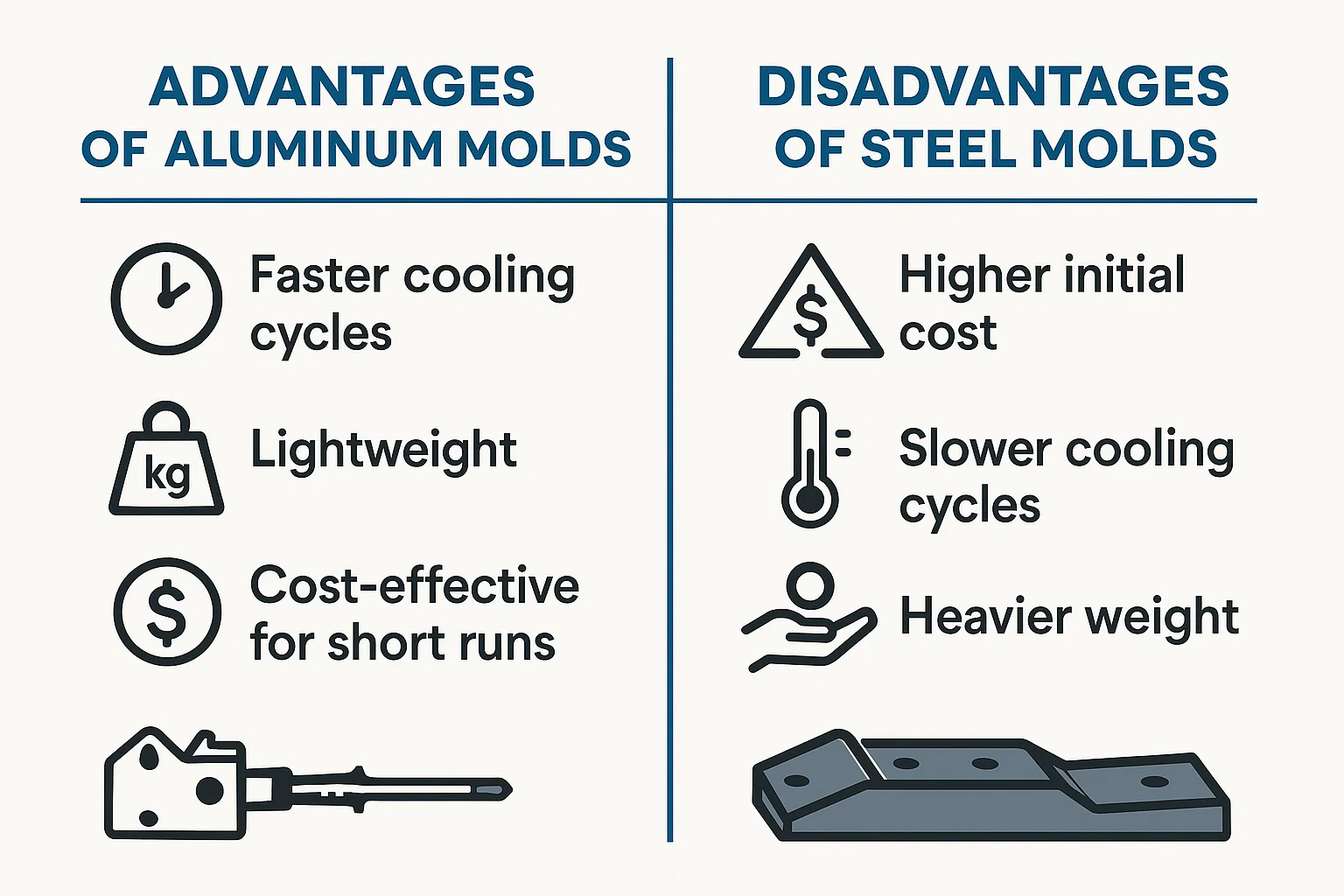

Voordelen van aluminium schimmels

• Snellere koelcycli: De hoge thermische geleidbaarheid van aluminium betekent dat het warmte van het onderdeel snel wegtrekt. Dit verkort de koeltijd drastisch, wat leidt tot Snellere productiecycli en hogere output per uur.

• Lichtgewicht: Als aanzienlijk lichter zijn dan staal, zijn aluminium vormen gemakkelijker te hanteren, transporteren en te installeren. Dit verbetert niet alleen de veiligheid, maar vermindert ook slijtage op vormmachines, wat mogelijk het gebruik van kleinere, meer energie-efficiënte persen mogelijk maakt.

• Kosteneffectief voor korte runs: De lagere materiaalkosten en eenvoudiger machinaliteit van aluminium maken het een uitstekende keuze voor prototyping en productie met een laag volume . U kunt een mal snel maken en tegen lagere kosten vooraf, waardoor het ideaal is voor het testen van ontwerpen of het produceren van beperkte runs.

Nadelen van aluminium schimmels

• Lagere duurzaamheid: Aluminium is zachter dan staal en kan de miljoenen cycli die nodig zijn voor massaproductie niet weerstaan. Het is vatbaarder voor deuken, krassen en slijtage in de loop van de tijd, wat de levensduur beperkt.

• Gevoeligheid om te dragen: Zonder een beschermende coating kunnen aluminiumvormen snel verslijten, vooral bij het vormen van schurende materialen zoals met glas gevulde kunststoffen.

• Minder geschikt voor schurende materialen: Voor materialen die zeer schurend zijn, is een stalen schimmel bijna altijd vereist. Het zachtere oppervlak van een aluminiumvorm zou te snel afbreken, de onderdeelkwaliteit in gevaar brengen en frequente reparaties vereisen.

Voordelen van stalen mallen

• Hoge duurzaamheid en levensduur: Staal is ongelooflijk moeilijk. Mallen gemaakt van gereedschapsstaal zijn ontworpen om constant gebruik te weerstaan, waardoor ze perfect zijn voor Hoogvolume productieruns Dat kan jaren duren.

• Weerstand tegen slijtage en slijtage: De hardheid van staal maakt het zeer bestand tegen slijtage van gevulde kunststoffen of andere moeilijke materialen. Dit zorgt ervoor dat de mal zijn dimensionale nauwkeurigheid en oppervlakteafwerking over miljoenen onderdelen behoudt.

• Dimensionale stabiliteit: Staal houdt zijn vorm en grootte onder druk en temperatuurveranderingen beter dan aluminium. Deze stabiliteit is van cruciaal belang voor het produceren van onderdelen met Strakke toleranties en complexe geometrieën .

Nadelen van stalen vormen

• Hogere initiële kosten: De grondstof voor stalen mallen is duurder en het bewerkingsproces is veel langzamer en arbeidsintensiever. Dit resulteert in een hogere investering vooraf en langere doorlooptijden.

• Langzamere koelcycli: De lagere thermische geleidbaarheid van staal betekent dat het warmte langer vasthoudt. Dit verlengt de koeltijd voor elk onderdeel, wat leidt tot langzamere productiecycli en verminderde output vergeleken met een aluminiumvorm.

• Zwaarder gewicht: Het pure gewicht van een stalen schimmel kan het moeilijk maken om te hanteren en te transporteren. Het vereist ook een robuustere vormmachine, die de operationele kosten kan verhogen en de flexibiliteit kan beperken.

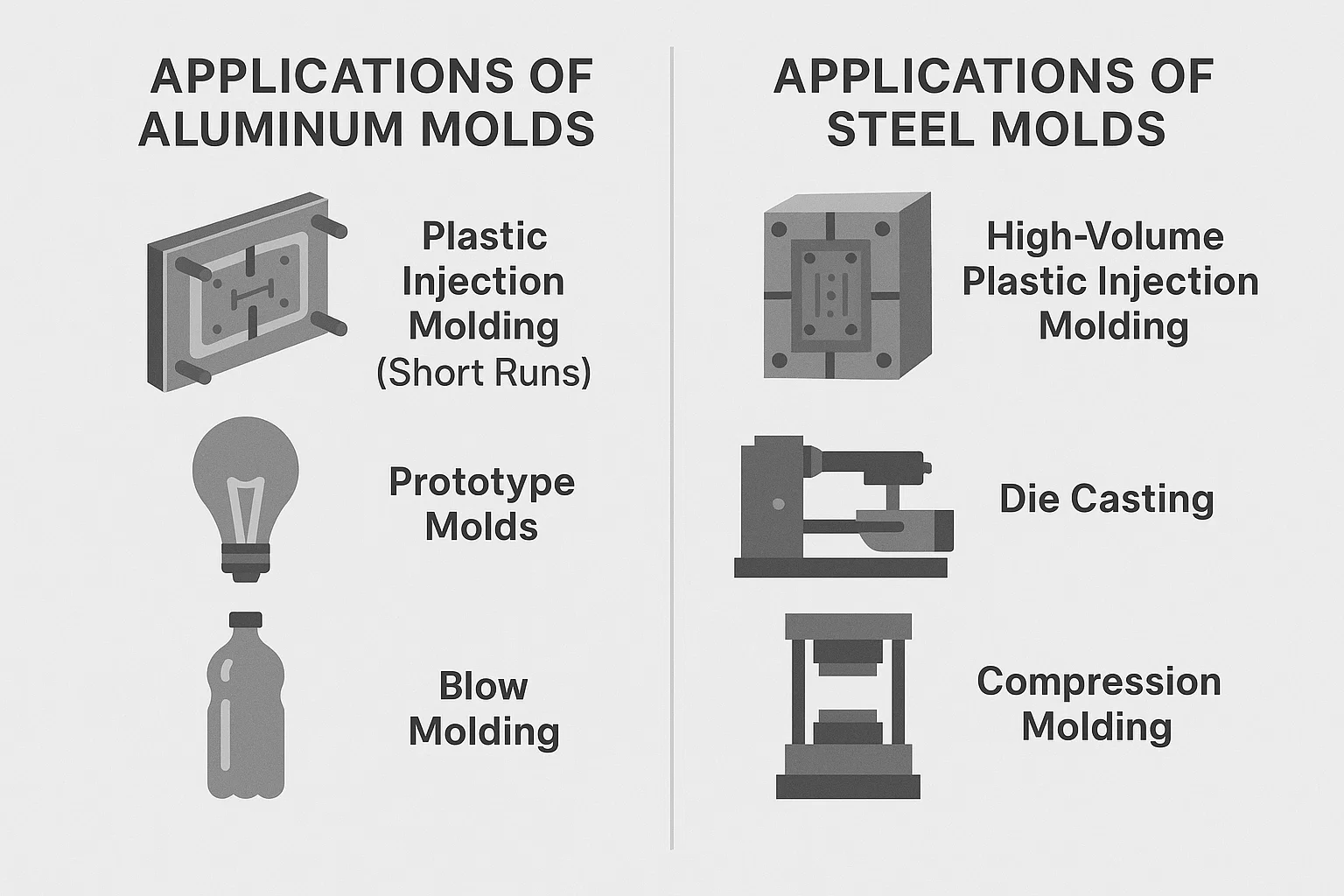

Toepassingen van aluminium schimmels

• Plastic spuitgieten (korte runs): Aluminium is perfect voor projecten waar u een beperkt aantal onderdelen nodig hebt, van enkele honderd tot tienduizenden. Zijn snelle cyclustijden maken het een go-to voor Snelle turnaround banen en initiële markttests.

• Prototype mallen: Wanneer u functionele prototypes voor een nieuw product moet maken, is aluminium de duidelijke winnaar. Met de lage kosten en snelle bewerking kunnen ingenieurs in staat herhaal op ontwerpen snel en betaalbaar.

• Blaasvorming: In industrieën zoals verpakking en containerproductie, waar koeling de beperkende factor is, zijn de superieure thermische eigenschappen van Aluminium een ​​enorm voordeel. Het helpt sneller uniforme wanden en consistente onderdeelkwaliteit te creëren.

Toepassingen van stalen mallen

• Hoogvolume plastic spuitgieten: Voor grootschalige productie, waar miljoenen onderdelen nodig zijn, staal is de enige haalbare optie . De duurzaamheid ervan zorgt ervoor dat de mal jarenlang continu kan lopen zonder significante slijtage.

• Die casting: In Die casting , gesmolten metaal wordt bij hoge druk in een mal geïnjecteerd. De sterkte en hittebestendigheid van staal maken het ideaal voor het hanteren van de extreme temperaturen en krachten die betrokken zijn bij gietmaterialen zoals aluminium, zink en magnesium.

• Compressiegolven: Bij het vormen van thermohardende materialen of composieten, hoge druk en temperatuur zijn vereist. De robuuste aard van Steel maakt het de beste keuze om deze veeleisende omstandigheden te verzonden, zodat de schimmel niet in de loop van de tijd vervormt.

Casestudy's: Aluminium versus selectie van stalen schimmels

De keuze tussen aluminium en staal is vaak een balans tussen afwegingen. Hier zijn twee voorbeelden:

• Case study 1 (aluminium): het prototype van de consumentenelektronica Een technologiebedrijf moest 5000 eenheden van een nieuwe gadgetbehuizing maken voor een markttest. Ze kozen voor een aluminium schimmel . De primaire beslissingsfactoren waren een strakke deadline en een beperkt budget. Aluminium stond hen toe de mal snel en met een fractie van de staalkosten te bewerken. De lagere duurzaamheid van de mal was geen probleem omdat de productierun kort was en de snellere cyclustijden hen hielpen aan de lanceringsdatum te voldoen.

• Case study 2 (staal): de component medische hulpmiddelen Een fabrikant van medische hulpmiddelen vereiste een kritieke component die in de miljoenen zou worden geproduceerd. Het onderdeel moest dimensioneel perfect zijn en gemaakt van een zeer schurende, met glas gevuld plastic. Ze kozen voor een stalen schimmel . Ondanks de hogere initiële kosten en langere doorlooptijd, was de beslissing gebaseerd op de ongeëvenaarde duurzaamheid van het staal en het vermogen om slijtage te weerstaan. De langetermijnbetrouwbaarheid en precisie waren niet-onderhandelbaar voor deze grootvolume, missiekritieke toepassing.

Factoren om te overwegen bij het kiezen van een schimmelmateriaal

• Productievolume: Dit is de belangrijkste factor. Voor Laag-volume runs en prototypes , Aluminium is de meest kosteneffectieve oplossing. Voor Hoogvolume, massaproductie , de duurzaamheid en levensduur van staal zijn essentieel.

• Materiaal dat wordt gevormd: Als u ermee werkt Schuurplastic (zoals die met glas- of koolstofvezelvullers), is de slijtvastheid van staal een noodzaak. Voor niet-verbazende polymeren , aluminium kan een haalbaar en sneller alternatief zijn.

• Deels complexiteit: Voor onderdelen met ingewikkelde details of strakke toleranties, de Dimensionale stabiliteit van staal Biedt vaak een betrouwbaarder en nauwkeuriger resultaat. Hoewel aluminium een ​​groot detail kan bereiken, is het gevoeliger voor drukgerelateerde vervorming.

• Begroting: Beschouw beide initiële kosten en de operationele kosten op lange termijn . Een aluminium schimmel heeft een lagere prijs vooraf, maar kan in de loop van de tijd een hogere kosten per deel hebben als deze moet worden vervangen. Een stalen schimmel heeft een hoge initiële investering, maar een zeer lage langetermijnkosten per deel.

• Cyclustijdvereisten: Als uw project de snelst mogelijke productiesnelheid vereist, is de superieure thermische geleidbaarheid van aluminium en snellere cyclustijden kan een game-wisselaar zijn.

Best practices voor schimmelonderhoud

Ongeacht of u aluminium of staal gebruikt, goed onderhoud is de sleutel tot het verlengen van de levensduur van uw mal en het waarborgen van de onderdeelkwaliteit.

• Reiniging en opslag: Na elke productierun moeten mallen grondig worden gereinigd om residu te verwijderen. De juiste opslag in een klimaatgecontroleerde omgeving voorkomt roest en corrosie, vooral voor stalen mallen.

• Regelmatige inspectie: Inspecteer routinematig de mal op tekenen van slijtage, schade of opbouw. Het vroegtijdig vangen van problemen kan duurzame reparaties voorkomen. Zoek naar krassen, deuken of tekenen van flits.

• Smering en corrosiepreventie: Breng een lichte laag van een niet-beschadigende smeermiddel of corrosieremmer aan, met name op bewegende delen zoals ejectorpennen en glijbanen. Dit voorkomt in beslag en roest, waardoor een soepele werking wordt gewaarborgd.

Toekomstige trends in schimmelmaterialen

De wereld van het maken van schimmels evolueert altijd, met nieuwe materialen en technologieën aan de horizon.

• Vooruitgang in aluminiumlegeringen: Onderzoekers ontwikkelen nieuwe aluminiumlegeringen met verbeterde hardheid en slijtvastheid en vervagen de lijn tussen aluminium en staal voor sommige toepassingen.

• Ontwikkelingen in gereedschapstaaltechnologie: Innovaties in staal zijn gericht op het creëren van cijfers die gemakkelijker te bewerken zijn en een verbeterde thermische geleidbaarheid bieden zonder de duurzaamheid op te offeren. Additieve productie (3D -printen) wordt ook gebruikt om complexe stalen vormen te maken met interne koelkanalen.

• Opkomende materialen: Andere materialen krijgen aandacht. Beryllium koper biedt bijvoorbeeld een uitzonderlijke thermische geleidbaarheid, waardoor het een uitstekende keuze is voor schimmelinzetstukken die snelle warmtedissipatie in specifieke gebieden vereisen.
