Aluminium schimmels: een uitgebreide gids voor typen, toepassingen en voordelen

Aluminium schimmels: een uitgebreide gids voor typen, toepassingen en voordelen

In de enorme en innovatieve wereld van productie is de keuze van gereedschapsmateriaal een cruciale beslissing die het succes van een project kan definiëren. Hoewel staal al lang het traditionele werkpaard is geweest voor het maken van schimmels, is een nieuwe mededinger tot bekendheid gestegen, en revolutioneert ze de manier waarop producten tot leven worden gebracht: aluminium. Met zijn unieke combinatie van eigenschappen, van uitzonderlijke thermische geleidbaarheid tot lichtgewicht aard, zijn aluminiumvormen een onmisbaar hulpmiddel geworden voor ingenieurs, ontwerpers en fabrikanten in een groot aantal industrieën. Deze gids neemt je mee op een reis naar de wereld van aluminiumvormen, het verkennen van hun typen, toepassingen en de verschillende voordelen die ze bieden ten opzichte van traditionele materialen.

Wat zijn aluminium schimmels?

Een aluminiumvorm is een hulpmiddel dat in verschillende productieprocessen wordt gebruikt om materialen te vormen en te vormen, zoals kunststoffen, rubber en schuim. In de kern is het een nauwkeurige blok van aluminiumlegering dat een holte bevat in de vorm van het gewenste eindproduct. Wanneer een gesmolten of plooibaar materiaal wordt geïnjecteerd, gegoten of in deze holte wordt gedrukt, neemt het de vorm van de mal aan en wordt bij het koelen of stollen uitgeworpen als een afgewerkt onderdeel.

Een korte geschiedenis en evolutie

Decennia lang domineerde staal de schimmelindustrie vanwege zijn ongelooflijke hardheid en duurzaamheid. De behoefte aan snellere prototyping en een meer kosteneffectieve productie met lage tot middelgrote volume leidde echter tot het verkennen van alternatieve materialen. Vroege pogingen om aluminium te gebruiken werden scepsis uitgevoerd, maar als vorderingen in CNC-bewerking en de ontwikkeling van aluminiumlegeringen met hoge sterkte (zoals 7075 en 6061) kwamen naar voren, het potentieel van het materiaal werd niet te ontkennen. Tegenwoordig is aluminium niet alleen een secundaire optie, maar een primaire keuze voor een breed scala aan toepassingen, die een cruciale rol spelen in alles, van de ontwikkeling van nieuwe auto -onderdelen tot de productie van dagelijkse consumentengoederen. De evolutie heeft de verschuiving van de industrie naar snelle innovatie en efficiëntie weerspiegeld, waardoor het een hoeksteen van de moderne productie is.

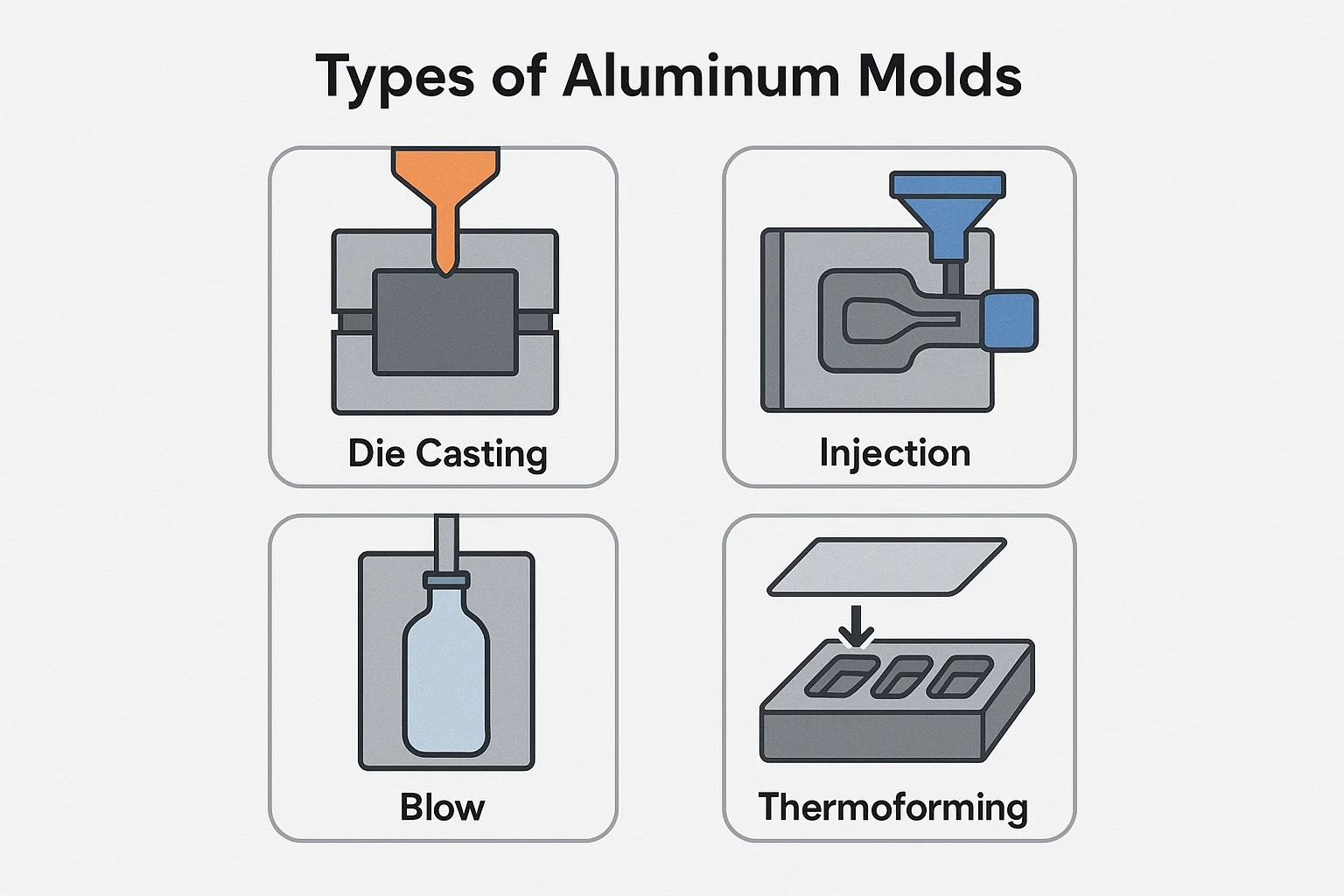

Dusorten aluminium schimmels

Aluminiumvormen zijn ongelooflijk veelzijdig en hun ontwerp en functie zijn afgestemd op het specifieke productieproces waarvoor ze worden gebruikt. Hoewel het basismateriaal hetzelfde blijft, is de engineering achter elk schimmeltype uniek. We kunnen aluminiumvormen op twee primaire manieren categoriseren: op basis van het productieproces dat zij ondersteunen en op basis van hun specifieke toepassing.

Gebaseerd op het productieproces

Die gietvormen: Die gieten is een proces dat gesmolten metaal onder hoge druk dwingt in een schimmelholte. Aluminium is een populair materiaal voor de afgewerkte onderdelen bij het gieten (bijv. Motorblokken, camerablokken), maar het kan ook worden gebruikt om de mal zelf te maken, met name voor prototyping en op korte termijn productie. De uitstekende thermische geleidbaarheid van aluminium helpt om het gesmolten metaal snel te koelen, waardoor de snelheid van de gietcyclus wordt verhoogd.

Spuitmales: Dit is misschien wel de meest voorkomende toepassing voor aluminium schimmels. Spuitgieten omvat het injecteren van gesmolten plastic in een schimmel onder hoge druk. De opvallende functie van Aluminium Hier is het vermogen om warmte snel af te voeren. Dit betekent dat het plastic sneller stolt en de "cyclustijd" dramatisch verkort - de tijd die nodig is om een ​​deel te produceren. Voor een fabrikant vertaalt een snellere cyclustijd zich direct in hogere productie -efficiëntie en lagere kosten.

Blaasvormen: Blaasvorming is een proces dat wordt gebruikt om holle plastic onderdelen te maken, zoals flessen en containers. Het omvat het opblazen van een verwarmde plastic buis (een parison) in een gesloten vorm. Aluminiumvormen zijn ideaal voor blaasvorming vanwege hun lichtgewicht karakter, waardoor ze gemakkelijker te hanteren en te installeren, en hun thermische eigenschappen, die helpen om het plastic deel gelijkmatig te koelen, waardoor een consistente wanddikte wordt gewaarborgd.

Thermovormende schimmels: Thermovormen is een proces waarbij een vel plastic wordt verwarmd tot het spreekbaar is, vervolgens overgedrapt of in een mal geperst. Een vacuüm wordt vaak aangebracht om het vel in de contouren van de vorm te zuigen. De hoge thermische geleidbaarheid van aluminium is hier cruciaal, omdat de mal de plastic plaat snel kan verwarmen of afkoelen, waardoor het uiteindelijke deel zijn vorm met precisie vasthoudt. Deze mallen zijn gebruikelijk in de verpakking, vooral voor voedsel- en consumentengoederen.

Gebaseerd op de toepassing

Plastic mallen: Deze brede categorie omvat een enorme verscheidenheid aan producten, van speelgoed voor kinderen en huishoudelijke artikelen tot complexe elektronische omhulsels. Zoals vermeld, is aluminium bijzonder effectief voor het vormen van kunststoffen vanwege de thermische eigenschappen en gemakkelijke machinaliteit, waardoor het het materiaal bij uitstek is voor snelle prototyping en productie van matige volumes.

Rubberen vormen: Aluminiumvormen worden ook gebruikt om rubber vorm te geven, vaak door compressiegolven of spuitgieten. Het gemak waarmee aluminium kan worden bewerkt, zorgt voor het maken van ingewikkelde schimmelholten voor producten zoals pakkingen, afdichtingen en gespecialiseerde rubbercomponenten.

Schuimvormen: In industrieën zoals automotive en verpakking wordt schuim gevormd om isolatie, zitcomponenten en beschermende inzetstukken te creëren. Aluminiumvormen passen goed bij deze toepassing omdat hun lagere gewicht en uitstekende thermische eigenschappen helpen bij het delicate proces van het uitbreiden en stollen van schuimmaterialen.

Voedselvormen: Van chocoladerepen tot bevroren desserts, aluminiumvormen zijn een nietje in de voedingsindustrie. Hun corrosieweerstand en het vermogen om snel warmte (of koud) over te dragen zijn van onschatbare waarde om te zorgen voor consistente kwaliteit en het versnellen van productiecycli. Het materiaal is ook niet-giftig en gemakkelijk te reinigen en voldoet aan strikte hygiënestandaarden.

Investeringsgieten mallen: Hoewel minder gebruikelijk dan voor andere processen, kunnen aluminiumvormen worden gebruikt als een "master" -patroon voor het creëren van waspatronen in het investeringsproces. Dit zorgt voor de productie van een groot aantal gedetailleerde waspatronen, die vervolgens worden gebruikt om keramische mallen te maken voor metaalgieten. De duurzaamheid en het vermogen van de aluminiumvorm en het vermogen om fijne details vast te leggen, past het goed bij deze specifieke applicatie.

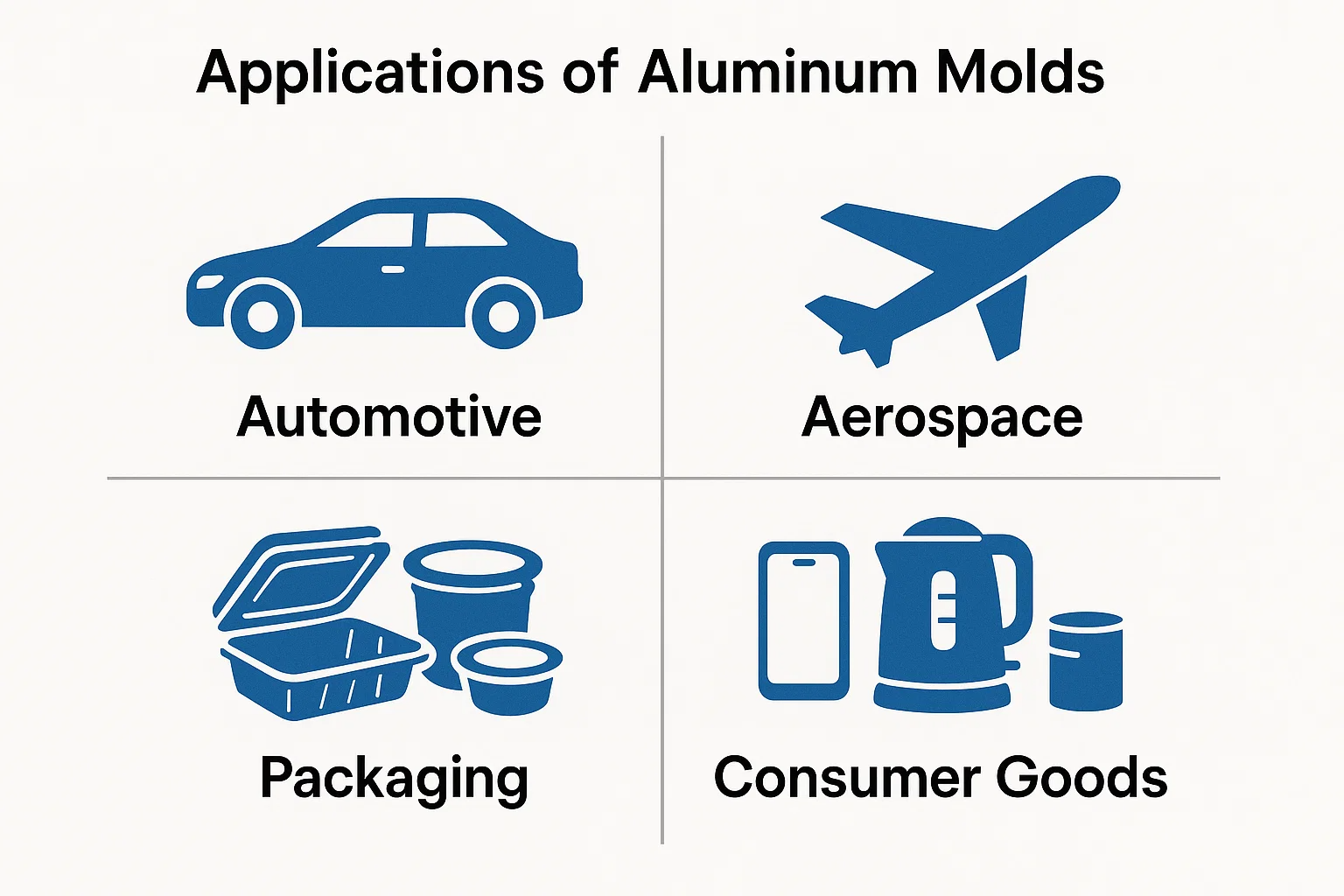

Toepassingen van aluminium schimmels

Aluminiumvormen hebben hun weg gevonden naar een divers scala van industrieën, aangedreven door de behoefte aan snellere, kosteneffectievere en aanpasbare productieprocessen. Hun unieke eigenschappen maken hen een voorkeurskeuze voor bedrijven die de productie willen stroomlijnen en nieuwe producten snel op de markt brengen.

Industrieën die aluminium schimmels gebruiken

Automotive De auto-industrie is een belangrijke gebruiker van aluminiumvormen, met name voor prototyping en productie met een laag volume van interieurcomponenten. Het vermogen van aluminium om complexe vormen te creëren met een hoge mate van precisie is cruciaal voor onderdelen zoals dashboards, deurpanelen en sierliggende stukken. Bovendien helpt de snelle warmtedissipatie de cyclustijd voor het vormen van plastic onderdelen, wat een aanzienlijk voordeel is in de snelle ontwikkelingscycli van nieuwe voertuigmodellen.

Ruimtevaart In de ruimtevaartsector, waar precisie en gewicht voorop staan, worden aluminiumvormen gebruikt om niet-structurele onderdelen en componenten te maken voor zowel vliegtuiginterieurs als exteriors. Hun lichtgewicht karakter vereenvoudigt de behandeling tijdens het vormproces en hun kosteneffectiviteit maakt hen ideaal voor de productie van gespecialiseerde onderdelen in kleinere hoeveelheden.

Verpakking Loop elke supermarkt binnen en je ziet talloze voorbeelden van producten gemaakt met behulp van aluminium schimmels. Van plastic voedselcontainers en flesdoppen tot blisterpakketten en verpakkingen van consumentengoederen, de snelle koeleigenschappen van Aluminium zorgen voor massaproductie met hoge snelheden. Deze efficiëntie is van cruciaal belang in de verpakkingsindustrie, waar dagelijks miljoenen eenheden worden geproduceerd.

Consumentengoederen De markt voor consumentengoederen wordt aangedreven door innovatie en snelle productcycli. . Aluminiumvormen passen perfect, waardoor fabrikanten snel kunnen prototypen en een breed scala aan producten kunnen produceren, waaronder elektronische apparaten, apparatenonderdelen en huishoudelijke artikelen. De lagere kosten van aluminiumvormen in vergelijking met staal maken het haalbaar om mallen te produceren voor producten met een kortere levensduur van de markt of voor limited edition runs.

Medisch De medische industrie is gebaseerd op precisie en steriliteit voor een breed scala aan producten, waaronder diagnostische apparatenhuizen, chirurgische gereedschapshandvatten en medische apparatuur voor eenmalig gebruik. Aluminium schimmels worden gebruikt om deze items te produceren en bieden de nodige nauwkeurigheid en de mogelijkheid om te werken met een verscheidenheid aan gespecialiseerde plastic harsen. De corrosieweerstand van het materiaal maakt het ook geschikt voor steriele omgevingen en herhaalde reiniging.

---

Voordelen en nadelen van het gebruik van aluminium schimmels

Hoewel aluminium een ​​duidelijke plaats heeft in de moderne productie, vereist een evenwichtig perspectief het begrijpen van zowel zijn voordelen als zijn beperkingen. De beslissing om een ​​aluminium schimmel te gebruiken komt vaak neer op een zorgvuldige afweging van deze factoren tegen de specifieke vereisten van een project.

Voordelen van aluminium schimmels

Hoge thermische geleidbaarheid Dit is misschien wel het belangrijkste voordeel van aluminium schimmels. Aluminium geleidt warmte tot vijf keer beter dan staal. In processen zoals spuitgieten betekent dit dat het gesmolten materiaal koelt en veel sneller stolt, waardoor de totale dramatisch wordt verminderd fietstijd . Deze efficiëntie vertaalt zich direct naar een hogere productie-output en lagere kosten per deel.

Lichtgewicht Aluminium is ongeveer een derde van het gewicht van staal. Dit maakt aluminium mallen gemakkelijker te hanteren, te verplaatsen en te installeren in machines, het verminderen van de spanning op apparatuur en het versnellen van schimmelomendingen. Het lagere gewicht kan ook bijdragen aan een verminderd energieverbruik tijdens het vormproces.

Corrosieweerstand In tegenstelling tot veel soorten staal, hebben aluminiumlegeringen die worden gebruikt bij het maken van schimmels, zoals 7075, een uitstekende natuurlijke weerstand tegen corrosie. Deze eigenschap is cruciaal in omgevingen waar de schimmels kunnen worden blootgesteld aan vocht of bepaalde chemicaliën, waardoor hun levensduur wordt verlengd en onderhoudsbehoeften wordt verminderd.

Gemakkelijke bewerkbaarheid Aluminium is een zachter metaal dan staal, waardoor het veel eenvoudiger en sneller is om te machine. Een complexe schimmelholte die 100 uur kan duren om machine in staal te duren, kan in aluminium in aluminium worden voltooid. Dit gemak van bewerking is een belangrijke factor in de kosteneffectiviteit en snelle doorlooptijden geassocieerd met aluminiumvormen, waardoor ze perfect zijn voor Snelle prototyping en itereren op ontwerpen.

Kosteneffectiviteit Vanwege de lagere materiaalkosten en de verminderde bewerkingstijd kan een aluminiumvorm aanzienlijk goedkoper zijn om te produceren dan een vergelijkbare stalen schimmel. Dit maakt het een aantrekkelijke optie voor projecten met beperkte budgetten of voor productieruns die niet de extreme duurzaamheid van staal vereisen.

Nadelen van aluminium schimmels

Duurzaamheid (vergeleken met staal) Het primaire nadeel van aluminium is de lagere hardheid in vergelijking met staal. Hoewel aluminiumvormen sterk genoeg zijn voor duizenden cycli, zullen ze sneller verslijten dan een geharde stalen schimmel, vooral bij het vormen van schurende materialen zoals met glas gevulde kunststoffen. Dit maakt ze minder geschikt voor de productie van ultrahoge volume (bijvoorbeeld miljoenen onderdelen).

Draag weerstand Het oppervlak van een aluminiumvorm is gevoeliger voor krabben, ding en algemene slijtage dan een stalen mal. Dit kan de oppervlakteafwerking van het eindproduct in de loop van de tijd beïnvloeden. Dit nadeel kan echter worden beperkt door speciale oppervlaktebehandelingen of coatings op de mal aan te brengen.

---

Hoe u de rechter aluminium schimmel kiest

Het selecteren van de juiste mal voor een project is een strategische beslissing die zowel het budget als de kwaliteit van het eindproduct aanzienlijk kan beïnvloeden. Hoewel aluminium veel voordelen biedt, is het geen one-size-fits-all-oplossing. Hier zijn de belangrijkste factoren om te overwegen bij het beslissen of een aluminium schimmel de juiste keuze is voor uw project.

Factoren om te overwegen

Productievolume Dit is vaak de belangrijkste factor. Als uw project een lage tot middelgrote productierun vereist (meestal uit een paar honderd tot 50.000 delen), is een aluminium schimmel waarschijnlijk de meest kosteneffectieve en efficiënte keuze. Voor de productie van een groot volume, waar miljoenen cycli nodig zijn, maken de superieure duurzaamheid en slijtvastheid van stalen schimmels ze op de lange termijn een betere investering.

Deels complexiteit De complexiteit van het deelontwerp speelt een belangrijke rol. De gemakkelijke machinaliteit van Aluminium zorgt voor het maken van ingewikkelde en zeer gedetailleerde schimmelholten met minder inspanning en tijd dan staal. Als uw deel complexe geometrieën, fijne texturen of ingewikkelde functies heeft, kan een aluminiumvorm een ​​snellere en economische manier bieden om het gewenste resultaat te bereiken.

Materiële compatibiliteit Het materiaal dat u van plan bent te vormen is van cruciaal belang. Aluminium schimmels zijn perfect voor de meeste grondstoffenplastic zoals ABS, PP en HDPE. Als u echter schurende materialen zoals met glas gevulde nylon of materialen vormt die zeer hoge verwerkingstemperaturen vereisen, zal de schimmel versnelde slijtage ervaren. In dergelijke gevallen kan een duurzamer materiaal zoals staal of een oppervlakte behandelde aluminiumvorm nodig zijn.

Begroting Voor projecten met een beperkt budget zijn aluminiumvormen een aantrekkelijke optie. De lagere materiaalkosten en de lagere bewerkingstijd vertalen zich in een lagere investering vooraf. Dit maakt hen ideaal voor startups, R & D -projecten en iedereen die een nieuw product op de markt wil testen zonder een grote hoeveelheid kapitaal aan tooling te plegen.

Deel 6: Onderhoud en verzorging van aluminium schimmels

Goed onderhoud is cruciaal voor het verlengen van de levensduur van elke schimmel, en aluminiumvormen zijn geen uitzondering. Hoewel ze vatbaarder zijn voor slijtage dan staal, kan een consistent zorgregime ervoor zorgen dat ze voor duizenden cycli hoogwaardige onderdelen blijven produceren.

Reinigingsprocedures

Regelmatige reiniging is essentieel om te voorkomen dat plastic residuen, vrijgave -agenten of andere verontreinigingen zijn die de onderdeelkwaliteit kunnen beïnvloeden.

• Zachte schoonmaakmiddelen: Gebruik niet-brandende reinigingsmiddelen die speciaal zijn ontworpen voor schimmelonderhoud. Barmer chemicaliën of oplosmiddelen kunnen het schimmeloppervlak en eventuele beschermende coatings beschadigen.

• Zacht gereedschap: Vermijd metalen schrapers of staalborstels. Gebruik in plaats daarvan messing of plastic borstels, wattenstaafjes en zachte doeken om de schimmeloppervlakken schoon te maken zonder ze te krabben.

• Preventieve sprays: Breng een dunne, zelfs laag van een hoogwaardige spray van schimmelafgifte aan voor elke productierun. Dit helpt niet alleen in deels uitwerpselen, maar fungeert ook als een beschermende laag, waardoor toekomstige reiniging gemakkelijker wordt.

Opslagrichtlijnen

Wanneer een mal niet in gebruik is, is de juiste opslag cruciaal om roest, corrosie en fysieke schade te voorkomen.

• Schoon en droog: Zorg ervoor dat de mal volledig schoon en droog is voordat u deze opslaat. Elk vocht kan leiden tot oxidatie.

• Beschermende coating: Breng een roest preventief of een gespecialiseerde schimmelbeschermerspray aan op alle oppervlakken van de mal. Dit creëert een barrière tegen milieu -elementen.

• Klimaatgestuurde omgeving: Bewaar mallen in een klimaatgecontroleerd gebied om temperatuurschommelingen te voorkomen die condensatie kunnen veroorzaken.

• Juiste behuizing: Bewaar de schimmel in een stevige, verzegelde container of op een aangewezen plank om te voorkomen dat fysieke schade door toevallige hobbels of druppels.

Preventieve onderhoudstips

Proactief zijn met onderhoud kan u van dure reparaties besparen.

• Regelmatige inspecties: Inspecteer routinematig de mal op tekenen van slijtage, zoals krassen, inkepingen of erosie in kritieke gebieden zoals poorten en lopers. Door deze problemen vroeg te vangen zorgt voor kleine reparaties voordat ze grote problemen worden.

• Ejector pin controleert: Controleer regelmatig dat alle uitwerppennen vrij bewegen en niet blijven hangen, omdat dit stress op de schimmel kan veroorzaken en het afgewerkte deel kan beschadigen.

• Smering: Blijf bewegende delen, zoals leidingen en bussen, goed gesmeerd om een ​​soepele werking te garanderen en slijtage te voorkomen.

Toekomstige trends in aluminium schimmels

De wereld van de productie is in een constante staat van evolutie en aluminiumvormen lopen voorop in deze verandering. Vooruitgang in technologie en een groeiende vraag naar snellere productiecycli vormen de toekomst van aluminium tooling.

Vooruitgang in productietechnieken

De integratie van Additieve productie (3D -printen) is een revolutie teweeggebracht hoe aluminium schimmels worden gemaakt. Hoewel een complete vorm nog steeds CNC kan worden bewerkt, kan 3D -printen worden gebruikt om complexe interne functies te maken, zoals conforme koelkanalen. Deze kanalen volgen de exacte contouren van de schimmelholte, waardoor meer uniforme en snelle koeling van het onderdeel mogelijk is, wat de cyclustijden verder vermindert en de onderdeelkwaliteit verbetert.

Een andere belangrijke trend is het gebruik van Hybride schimmels , waarbij een aluminiumbasis wordt gecombineerd met geharde stalen inzetstukken in gebieden met hoge slijtage, zoals poorten en uitwerppennen. Dit slimme ontwerp maakt gebruik van het beste van twee werelden: de kosteneffectiviteit en snelle thermische eigenschappen van aluminium met de duurzaamheid van staal in kritieke gebieden.

Nieuwe toepassingen

Naarmate nieuwe krachtige aluminiumlegeringen worden ontwikkeld, zal het gebruik van aluminiumvormen zich uitbreiden naar industrieën die eerder uitsluitend op staal afhankelijk waren. We kunnen verwachten dat ze vaker worden gebruikt in toepassingen met sterkere, meer schurende materialen of op gebieden zoals de productie van elektrische voertuigen, waar snelle prototyping en snelle ontwerp iteraties essentieel zijn voor een concurrentievoordeel.

---

So

Aluminium schimmels hebben hun plaats gecementeerd als een essentieel onderdeel van de moderne productie. Ze bieden een dwingende mix van Kosteneffectiviteit, snelheid en ontwerpflexibiliteit Dat is ongeëvenaard door traditionele gereedschapsmaterialen. Hoewel ze misschien niet de ideale keuze zijn voor elk project, maken hun uitzonderlijke thermische geleidbaarheid, lichtgewicht aard en gemak van bewerkingen ze de go-to-oplossing voor prototyping, lage tot middelste volumeproductie en producten met complexe geometrieën.

In een tijdperk dat wordt gedefinieerd door snelle innovatie, is het vermogen om een ​​idee snel en economisch te transformeren in een tastbaar product waardevoller dan ooit. Aluminiumvormen bieden die cruciale brug tussen ontwerp en realiteit, waardoor fabrikanten in staat zijn om producten sneller en efficiënter op de markt te brengen. Ze vertegenwoordigen niet alleen een materiële keuze, maar een strategische beslissing die efficiëntie, innovatie en winstgevendheid in verschillende industrieën stimuleert.

Veelgestelde vragen (veelgestelde vragen)

1. Wat is het belangrijkste verschil tussen aluminium en stalen vormen?

• Antwoord: De primaire verschillen zijn in kosten, duurzaamheid en thermische eigenschappen. Aluminiumvormen zijn over het algemeen betaalbaarder, lichter en hebben een veel hogere thermische geleidbaarheid, die cyclustijden verkort. Stalen vormen zijn echter duurzamer en hebben een hogere slijtvastheid, waardoor ze beter zijn voor een zeer hoge volume productie of schurende materialen vormen.

2. Hoeveel delen kan een aluminium schimmel produceren?

• Antwoord: De levensduur van een aluminium schimmel varieert sterk, afhankelijk van het materiaal dat wordt gevormd, gedeeltelijke complexiteit en onderhoud. Aluminiumvormen worden meestal gebruikt voor productieruns, variërend van een paar honderd tot tienduizenden onderdelen. Met de juiste zorg en een niet-schending van materiaal kunnen sommige aluminiumvormen zelfs 100.000 cycli overschrijden.

3. Zijn aluminium schimmels geschikt voor spuitgieten?

• Antwoord: Ja, absoluut. Aluminiumvormen worden veel gebruikt bij spuitgieten, vooral voor prototyping, productie met een laag volume en producten met een niet-schending van plastic. Hun hoge thermische geleidbaarheid zorgt voor snellere koeling van het plastic, wat de algehele cyclustijd aanzienlijk kan verminderen.

4. Kun je aluminium schimmels gebruiken voor toepassingen op hoge temperatuur?

• Antwoord: Aluminiumlegeringen hebben een lager smeltpunt dan staal, dus ze zijn niet geschikt voor extreem hoge-temperatuurstollingsprocessen zoals die worden gebruikt voor bepaalde technische kunststoffen. Voor de meest voorkomende kunststoffen en rubber presteren aluminiumvormen echter uitzonderlijk goed.

5. Wat zijn de typische kosten van een aluminiumvorm in vergelijking met een stalen mal?

• Antwoord: Een aluminiumvorm kan vaak 30% tot 50% minder duur zijn dan een vergelijkbare stalen mal. Dit is voornamelijk te wijten aan de lagere materiaalkosten van aluminium en de verminderde bewerkingstijd die nodig is om de mal te maken.
